玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。广西顶博发电机组制造:玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

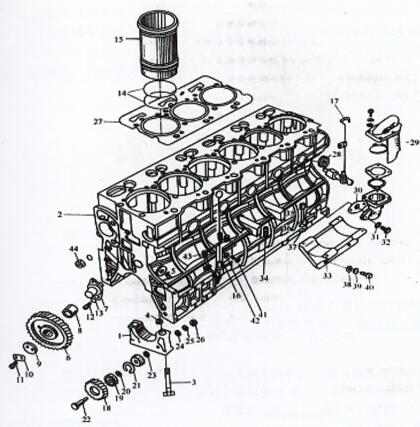

图2-3 -10 YC6108G气缸体总成

1轮毂滚针轴承盖  2气阀体  3主轮毂滚针轴承螺丝  4地位套  6正时惰蜗轮蜗杆  7惰轮轮毂滚针轴承  8惰传送轴衬套  9惰轮挡片  10锁片  11小螺丝  14封水圈  15缸套  18柴油机液压油泵其中传送蜗轮蜗杆  19轮毂滚针轴承  27缸垫  29吸器  33液压油泵拖架  34进行调节螺母  37锥面螺母  40拖架螺丝  44主油道密封性塞

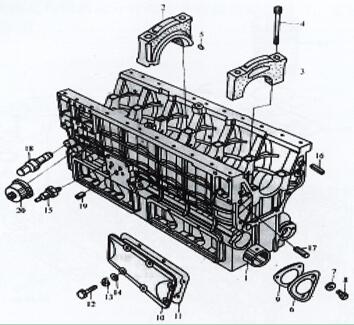

图2-3-11 YC6108G气缸体总成

1轴承机构轴衬套 2中间商CNC刀盘承盖 3CNC刀盘承盖 4CNC刀盘承螺帽标准 5销 8轴承机构轴轴套螺帽标准 15液压过低短信报警功能器 18调压阀前壳 20液压短信报警功能器

1．玉柴柴油机水堵及主油道油堵的安装

对水堵的连接参与图2-3-12，连接必须：第二在水堵封密体上均匀的涂上11747封密胶。第二连接后的水堵外横截与心肌细胞齐平或稍低。

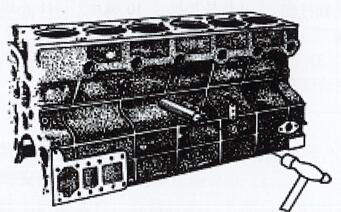

图2-3 -12有机体水堵的装有

  玉柴柴油机主油道油堵的安装

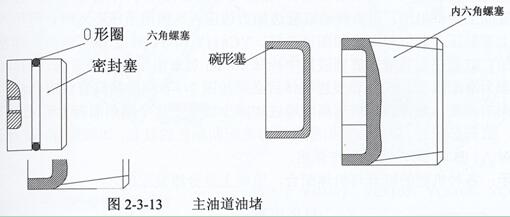

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密封塞，后油堵为碗形塞，以下图2-3 -13所显示。

安装要求：

(1)在螺塞中段涂上545密上胶胶，用内六角板手卡紧就行。(2) 密封胶塞口有O形圈，装置时关注必不可毁损。(3)使用已完成后，封密塞及螺 塞外外圆应稍低一些于设备外圆。使用时，用软金属材质敲击即入。

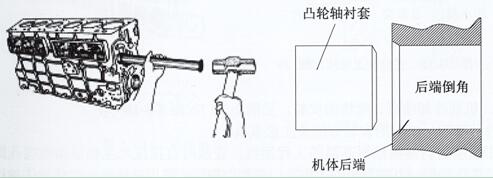

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮轴轴孔的后台开发面是有倒角的（前沿不倒角），但是进行按照衬套时，用专门工服从心肌细胞后台开发朝前沿一个一个进行按照。(2) 凸轮机构轴衬套油孔就必须紧贴补体成分上的进油孔。准备力：对YC6105、YC6108 机第2、6挡衬套各自所长一油孔直达叉臂座。YC6M机只需一油孔紧贴。（因轴瓦上会开油槽）YC4108机第2、4档各自所长一油孔直达叉臂座。其它的形号仅仅第二挡有 ～油孔直达叉臂座。固此在配置时请加准备力。(3) 衬套配置后放置于卧镗里加工到适用規定规格，请求如表2-3-4。

3．缸套安装注意事项。

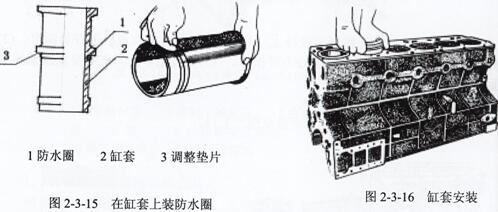

(1)处理缸套台肩处的生锈腐蚀现象或除积碳。(2)的安装前先定期检查玉柴发电站超临界锅炉缸套粒径有没达到请求请求如表2-3-3。(3)在缸套装手表防雨圈（YC6112镶缸套机、YC4112机器及YC4110 机器为湿式缸套，不会装手表防雨圈）(4)往神经细胞上装有时，在防尘职位涂上适量柴油机油，用劲儿运转缸套边加力边压入。如手摸压不进时，也可以小木条垫平上半部敲压入落实到位就可以了，如图甲所示2-3-16。YC4112和YC6112机缸套与神经细胞是紧协助的，缸套在装有前先放入液氮中冷凝10min后想出用垫片叩击入。YC4110G缸套为滑配缸套。

(5)玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套选择时，以有机体组群的茶汤颜色因素选择同的茶汤颜色的缸套，如红对红，蓝对蓝（或A对A、B对B）。在此不当详述。提醒：各种各样的苹果机型的缸套与心肌细胞密切配合，基本准则上是分组名称裝配的。

1．润滑油冷却水喷咀、喷钩的按装。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 喷咀装修材料是丁晴耐耐温、耐热的工程建筑氟塑料，装置时可以直接压入数控车床主轴承型号座喷咀孔才可以。规定压合理，没办法高过轴承型号座孔。装置终止后，需注意色拉油枪加以静音作液压喷洒于经过多次实验发现，在火塞左右止点时喷咀喷射出的油束务必射在火塞内腔表面，且油束没办法扩散。要留意：当汽车发驱力作业期限较长，凡在拆油底壳时，要留意查看喷咀是不是锈蚀变质弄坏，假如有弄坏，可以更换新件。

(2) 液压油散热喷钩为涂塑钢管焊件，按照时靠确定销确定，用螺拴防松螺丝在有机体上。按照前先查验限压阀球工作会不会迟钝，焊件油孔会不会畅通。规范耍求喷钩喷油必需改变方向连杆内腔对连杆带内散热油道的舱位，油束规范耍求射到连杆上的油道。（靠焊 接件手工加工可以保障），时候喷钩难以与连杆裙部或曲轴均衡块产生了打搅。主意：一键装机采用连杆，必需会开喷钩让位口。
